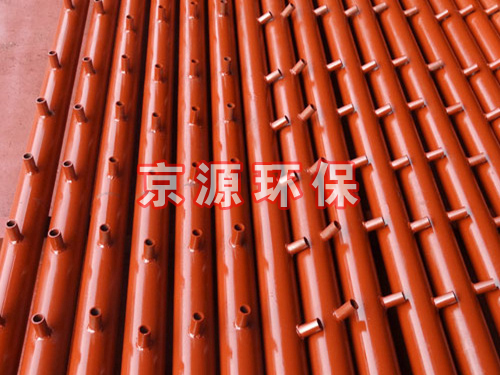

噴吹管
選擇噴吹管時，其直徑與脈沖閥出氣管的管徑相當，由于無須耐壓要求，一般都選擇薄壁焊管；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚...
15832764628
布袋除塵器
15832764628
產品詳情
選擇噴吹管時，其直徑與脈沖閥出氣管的管徑相當，由于無須耐壓要求，一般都選擇薄壁焊管；噴吹管的長度取決于脈沖閥能噴吹的濾袋數、濾袋的直徑和濾袋的中心距；噴吹管的壁厚取決于管的長度和材質，選用時要保證噴吹管不會因自重而彎曲即可，如3″淹沒式脈沖閥所選用的噴吹管一般采用焊接鋼管外徑為∮89，壁厚≤4mm。
噴吹管距脈沖除塵器袋口的距離是設計脈沖的重要尺寸，它與噴吹管結構、濾袋大小、粉塵性質等諸多因素有關，所以在設計脈沖除塵器噴吹管時應予重視。
設計時應考慮以下幾點：
1)根據濾袋數量確定噴吹管長度。
2)噴吹管的壁厚應根據其長度和材質（硬度）確定，保證不會由于自重而彎曲變形。
3)高效率清灰系統噴吹管上安裝超音速引流噴嘴，防止噴吹氣流的偏中心現象發生。
4)如果不安裝引流噴嘴，只在噴吹孔下焊接一節短管，不能克服噴吹氣流的偏中心現象，而且會由于超音速噴吹氣流與管道之間的摩擦而產生阻力。
5)為了保證脈沖氣流量進入第一個濾袋和最后一個濾袋的差別在±10%以內，同一條噴吹管上的孔徑可能會不同。一般是遠離氣包的噴吹管孔比靠近氣包的噴吹孔徑小一些。噴吹孔直徑將是確定脈沖噴吹系統的清灰壓力和氣體流量的主要參數。
6)根據氣包壓力、脈沖閥阻力、噴吹管尺寸、噴吹孔數量等因素，超音速脈沖氣流的膨脹角度一般是20。左右。必須結合濾袋口徑，根據設計師的經驗和實驗數值，確定噴吹管距花板的最佳距離，保證噴吹氣流可以覆蓋整條濾袋長度。
7)誘導器。誘導器有兩類，一類是裝在濾袋口的文氏管，另一類是裝在噴吹管上的誘導器。前者已用多年，因阻力偏大，已較少采用；后者近年來開發很快，其優點是可以彌補壓縮空氣氣源壓力不足或壓力不穩定。另外，中冶建筑研究總院研發的具有引射功能的強力噴吹裝置，已在大型脈沖除塵器推廣應用，對提升清灰效果，降低濾袋阻力，延長濾袋使用壽命，具有重要意義。
